Pantograph Zug: Die Technologie hinter dem elektrischen Bahnverkehr

Was ist ein Pantograph am Zug?

Definition des Pantographen (Stromabnehmer)

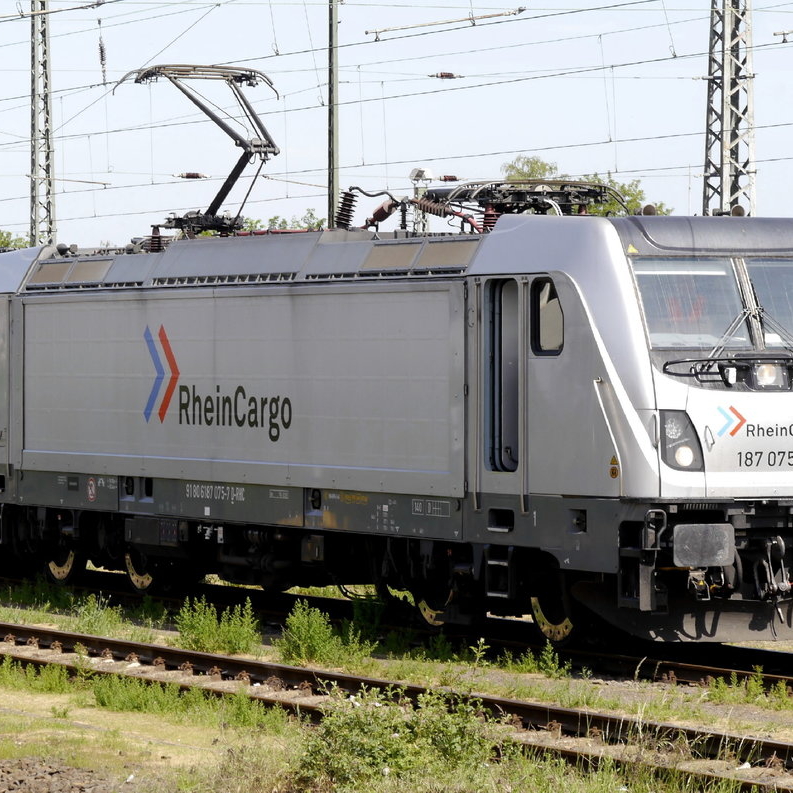

Ein Pantograph ist eine mechanische Vorrichtung auf dem Dach elektrischer Züge. Er hebt sich mittels Feder- oder Luftdruckmechanismus gegen die Oberleitung und stellt so einen dauerhaften elektrischen Kontakt her. Der Strom wird über sogenannte Kontaktstreifen aufgenommen und ins Fahrzeuginnere geleitet – etwa zu Transformatoren oder Traktionssystemen. Der Pantograph gleicht dabei Unebenheiten, Kurvenlagen und Geschwindigkeitswechsel dynamisch aus, um einen konstanten Stromfluss sicherzustellen.

Warum der Pantograph für den elektrischen Bahnverkehr
unverzichtbar ist

Ohne Pantograph kein Strom, ohne Strom kein Antrieb: Der Stromabnehmer ist somit ein systemkritisches Bauteil für alle elektrisch betriebenen Züge. Er gewährleistet nicht nur die Energieversorgung im Fahrbetrieb, sondern ist entscheidend für die Betriebssicherheit, Energieeffizienz und Verfügbarkeit von Schienenverkehren. Gerade im Güterverkehr können
Störungen am Pantographen zu Verspätungen, Netzeingriffen oder Folgeschäden an der Infrastruktur führen. Seine Anpassungsfähigkeit an unterschiedliche Netzinfrastrukturen ist
vor allem im grenzüberschreitenden Verkehr von großer Bedeutung.

Wie funktioniert ein Pantograph im Bahnbetrieb?

Zusammenspiel von Pantograph und Oberleitung

Das komplexe Zusammenspiel erfolgt zwischen drei Komponenten:

• Kontaktstreifen am Pantographen
• Fahrdraht der Oberleitung
• Anpressmechanismus (Feder oder Pneumatik)

Der Kontaktstreifen gleitet mit einem definierten Druck über den Fahrdraht. Eine präzise Umlaufplanung stellt sicher, dass der Pantograph immer dort anhebt, wo er es darf, und kontrolliert abgesenkt wird, wo nötig – z. B. bei Brücken oder Stromlücken.

Technische Anforderungen an Stromabnehmer

Pantographen müssen hohe Anforderungen erfüllen:

• Anpressdruck im optimalen Bereich (zu gering = Lichtbogenbildung, zu hoch = Oberleitungsschäden)
• Verschleißfestigkeit bei mechanischer Beanspruchung
• Tauglichkeit für hohe Geschwindigkeiten
• Selbstanpassung an dynamische Fahrbedingungen

Nicht zuletzt gelten nationale und internationale Normen für Form, Ausladung und Stromübertragung – was die Bedeutung standardisierter Verkehrsleistungen wie SV 210
unterstreicht.

Was bedeutet SV 210 im Zusammenhang mit Pantographen?

SV 210 als technische Verkehrsleistung

Die Kennung SV 210 beschreibt eine definierte technische Verkehrsleistung im Bahnsektor, die sicherstellt, dass Fahrzeuge, Stromabnehmer und Oberleitungssysteme im täglichen Betrieb zuverlässig zusammenarbeiten. Sie gibt technische Rahmenbedingungen vor, etwa:

• Bauformen und Funktionsweise
• Kompatibilität mit Oberleitungssystemen
• Betriebssicherheit unter definierten Bedingungen

Für Bahnunternehmen, Hersteller und Infrastrukturbetreiber ist SV 210 eine Referenz für Ausschreibungen, Zulassungen und die Betriebsspezifikation von Fahrzeugen.

Welche Systeme und Komponenten sind von SV 210 betroffen?

Die technische Spezifikation umfasst unter anderem:

• Pantographen auf dem Fahrzeugdach
• Oberleitungssysteme, inkl. Fahrdraht, Abspannungen, Isolatoren
• Elektrische Schnittstellen im Fahrzeug: Hauptschalter, Zähler, Transformatoren

Die Einhaltung dieser Spezifikationen gewährleistet Systemkompatibilität, insbesondere im interoperablen europäischen Netz.

Unterschiedliche Bauarten von Pantographen

Einholm- und Doppelholm-Pantographen

Im Bahnbetrieb sind zwei Haupttypen verbreitet:

• Einholm-Pantographen: leichter, aerodynamischer, bei Hochgeschwindigkeitszügen üblich
• Doppelholm-Pantographen: robuster, bevorzugt im Güterverkehr oder bei extremen Bedingungen

Beide Typen folgen dem gleichen Prinzip, unterscheiden sich aber in Stabilität, Schwingungsverhalten und Wartungsintensität.

Anpassung an Fahrzeugtypen und Einsatzprofile

Pantographen werden spezifisch angepasst an:

• Fahrzeugkategorie: Lokomotive, Triebzug, Waggon
• Einsatzprofil: Fernverkehr, Nahverkehr, Güterlogistik
• Stromsysteme: 15 kV Wechselstrom (DE, AT), 25 kV, 3 kV Gleichstrom (IT, PL)

Die Auswahl beeinflusst Betriebssicherheit, Energieeffizienz und Instandhaltungsaufwand.

Betriebssicherheit, Wartung und Verschleiß

Typische Belastungen im täglichen Betrieb

Pantographen sind hohen Belastungen ausgesetzt:

• Mechanischer Abrieb der Kontaktstreifen
• Vibrationen und Witterungseinflüsse
• Potenzielle Fehlanhebungen bei Fahrleitungsunterbrechungen

Fehlfunktionen können zu Lichtbögen, Stromausfällen oder im schlimmsten Fall zu Beschädigungen an der Oberleitung führen – mit entsprechenden Betriebsausfällen.

Bedeutung regelmäßiger Wartung für einen sicheren Bahnbetrieb

Durch regelmäßige Inspektionen werden Risiken minimiert:

• Sichtprüfung der Schleifleisten
• Messung des Anpressdrucks
• Prüfung der Hubmechanik

Ziel ist es, Ausfälle zu vermeiden, die Lebensdauer zu verlängern und die Störungsfreiheit im Bahnbetrieb zu gewährleisten.

Der Pantograph als Schlüsseltechnologie im elektrischen Bahnverkehr

Beitrag zur Energieeffizienz und Nachhaltigkeit

Pantographen ermöglichen den Zugang zu einer der nachhaltigsten Verkehrsarten: dem elektrischen Schienenverkehr. Dieser verursacht je nach Strommix bis zu 80 % weniger CO₂
als der Straßengüterverkehr. Die verlustarme Stromübertragung über den Pantographen macht ihn zu einem technischen Enabler für grüne Logistik.

Zukunftsperspektiven der Pantograph-Technologie

In der Entwicklung stehen derzeit:

• Neue Materialien für langlebigere Kontaktstreifen
• Sensorik & Monitoring für prädiktive Wartung
• Adaptiv steuerbare Systeme für Hochgeschwindigkeitsnetze
• Integration in automatisierte Fahrzeugsysteme

Der Pantograph wird so zunehmend zur intelligenten Schnittstelle zwischen Fahrzeug und Netz.

Fazit: Warum der Pantograph eine zentrale Rolle im Bahnverkehr spielt

Der Pantograph Zug ist weit mehr als nur ein Stromabnehmer – er ist Kernelement moderner Bahntechnik. Als Verbindung zwischen Fahrzeug und Energieversorgung ermöglicht er elektrischen Bahnverkehr überhaupt erst – zuverlässig, sicher und effizient. In Zeiten steigender Anforderungen an Klimaschutz, Netzstabilität und Systemintegration nimmt der Pantograph eine Schlüsselrolle ein. Standards wie SV 210 sichern dabei die Grundlage für einen interoperablen, leistungsfähigen Bahnbetrieb – europaweit und zukunftsfähig.

Häufig gestellte Fragen (FAQ)

Frage 1: Was ist ein Pantograph am Zug?

Antwort: Ein Pantograph ist ein Bauteil auf dem Dach eines elektrischen Zuges, das über einen Federmechanismus Kontakt zur Oberleitung herstellt. Er überträgt den Strom vom Fahrdraht ins Fahrzeug und ist essenziell für den elektrischen Antrieb.

Frage 2: Welche Rolle spielt SV 210 im Bahnverkehr?

Antwort: SV 210 ist eine technische Verkehrsleistung, die Anforderungen an Stromabnehmer, Oberleitungen und Schnittstellen definiert. Sie stellt die Systemkompatibilität und Sicherheit im elektrischen Bahnbetrieb sicher.

Frage 3: Gibt es unterschiedliche Pantograph-Typen?

Antwort: Ja, vor allem Einholm- und Doppelholm-Pantographen. Erstere sind leichter und für schnelle Züge geeignet, während letztere robuster sind und häufig im Güterverkehr eingesetzt werden.

Frage 4: Warum ist Wartung beim Pantograph so wichtig?

Antwort: Pantographen sind mechanisch stark belastet. Regelmäßige Wartung verhindert Ausfälle, schützt die Oberleitung und gewährleistet einen sicheren Bahnbetrieb – auch bei hohen Geschwindigkeiten.
